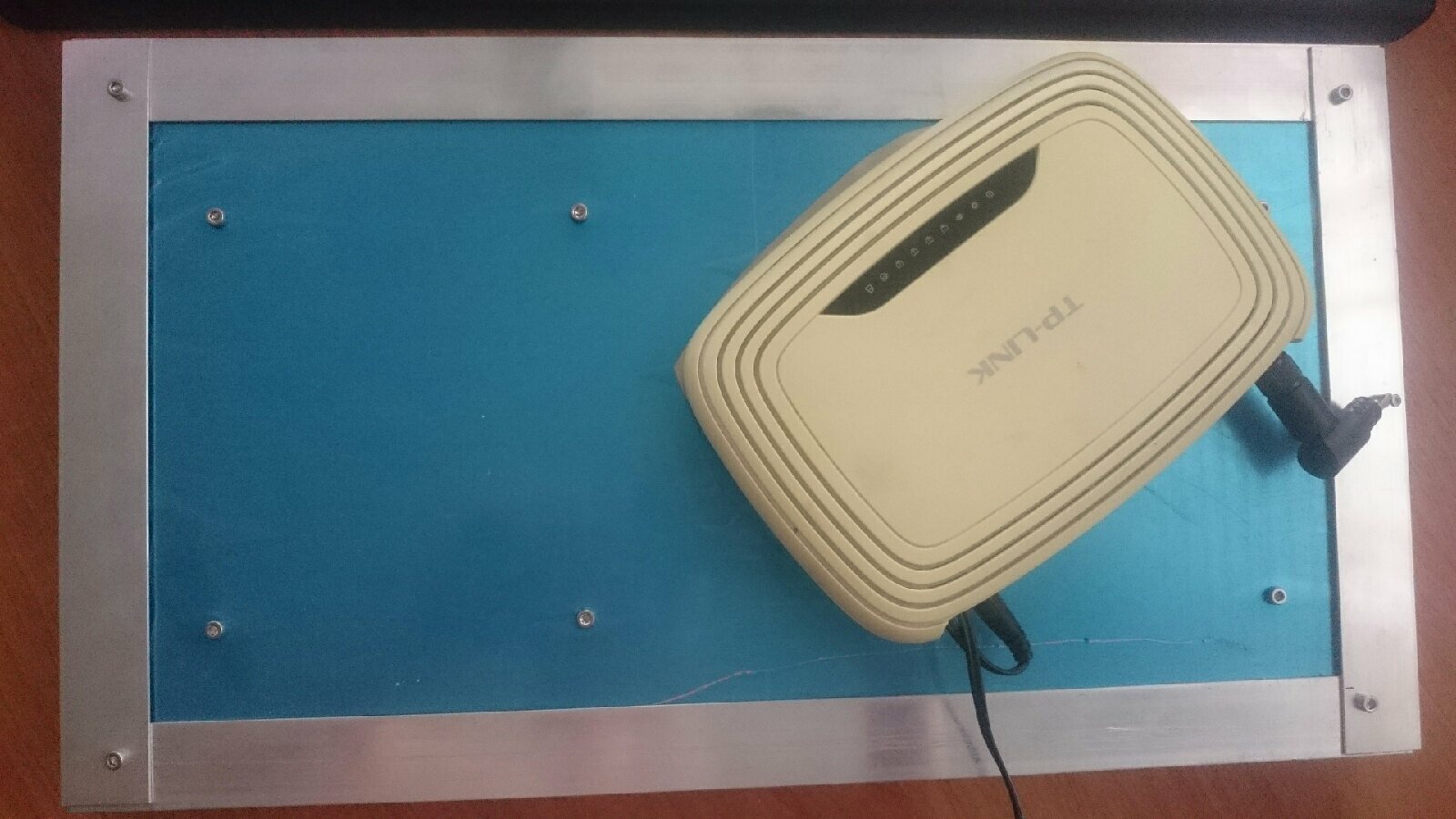

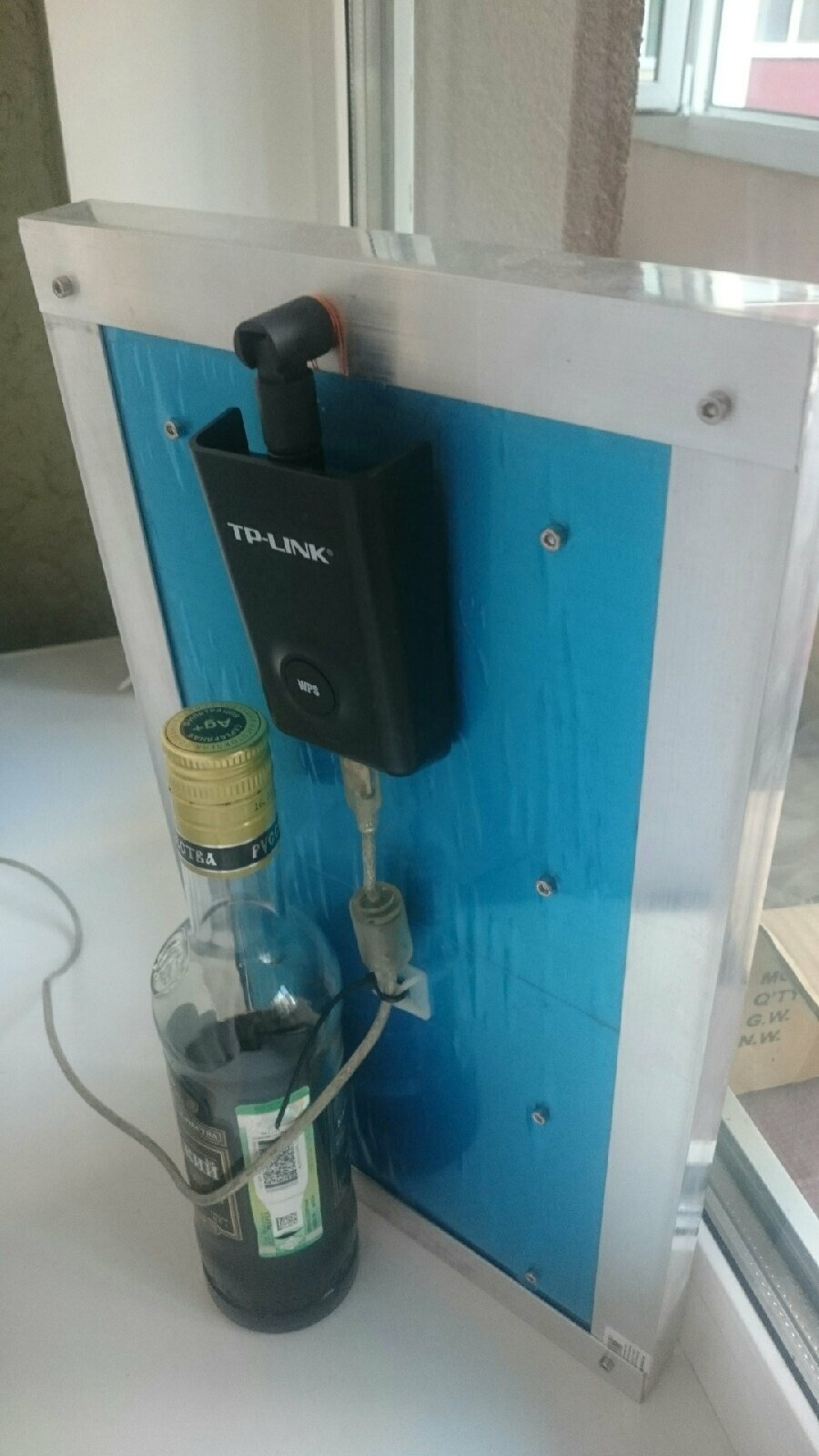

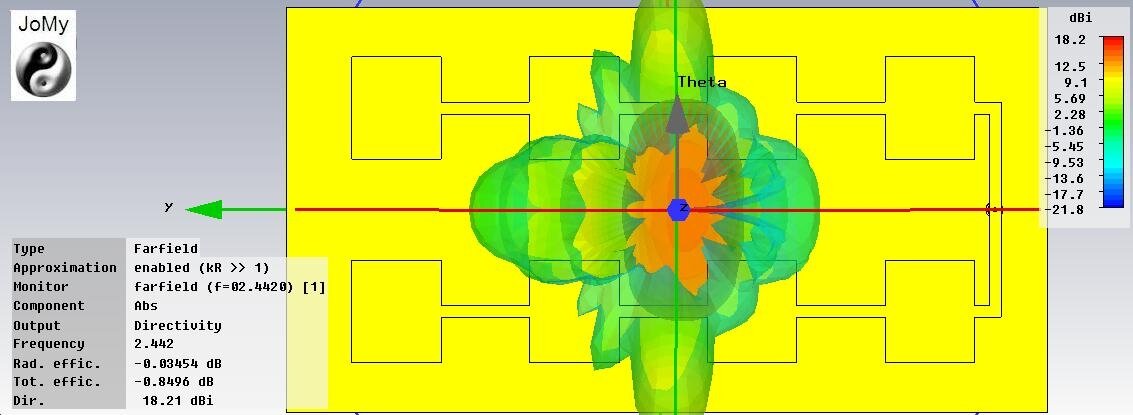

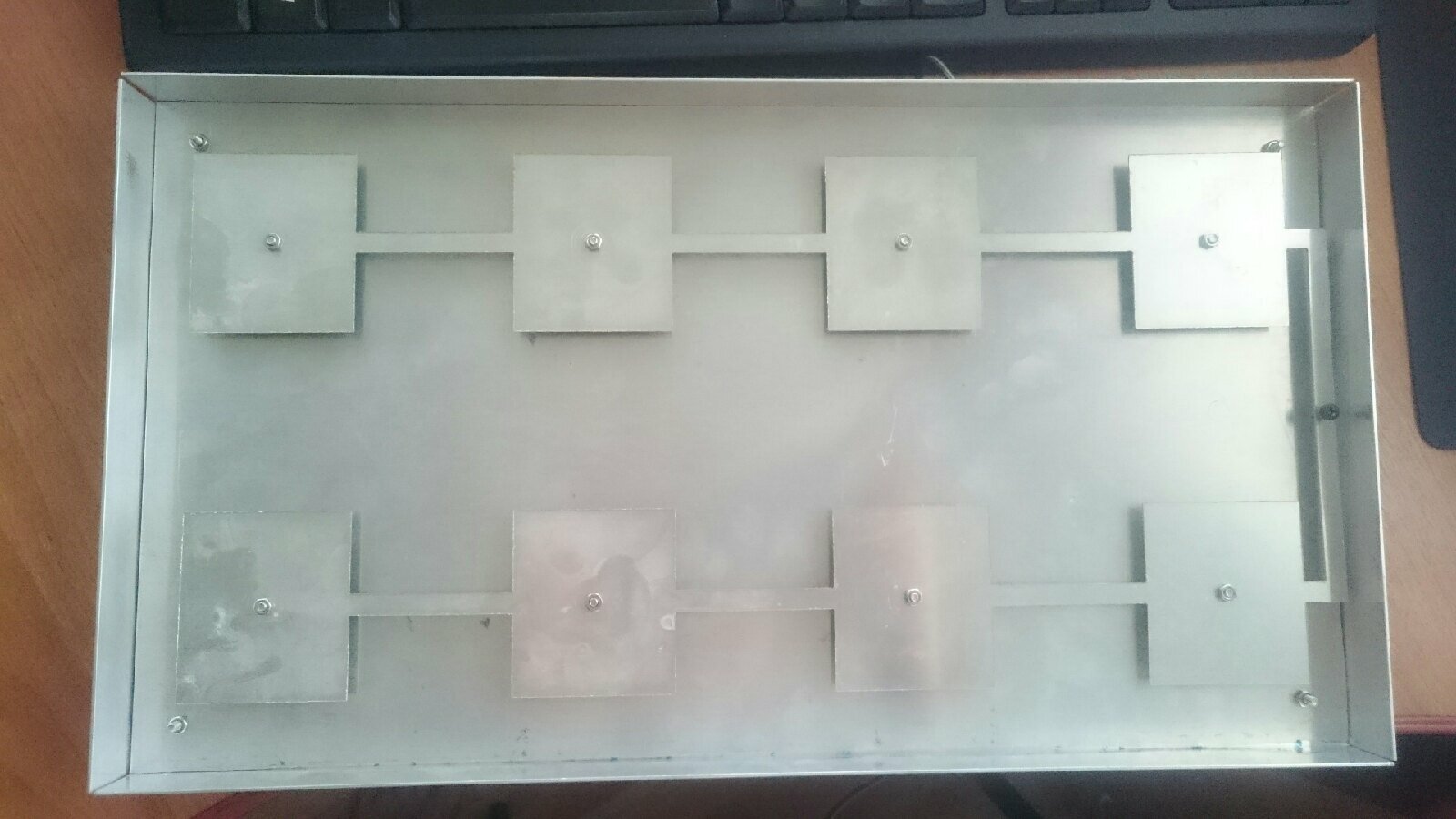

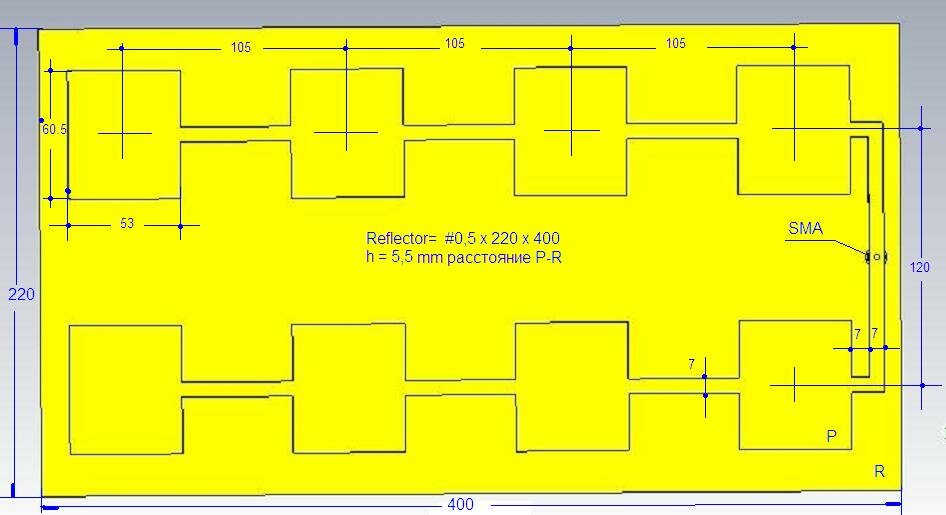

Вот такая вот самопалочка на 2,4. Усиление 18,21dBi Антенны в связке с wr741nd Всего 7 шт. соединены через ubiquiti edgerouter pro с балансировкой. И еще одна антенна с TL-WN7200ND Ловит хэндшейки обнимая бутылку)) Вижу в среднем 100-120 точек доступа. Схема взята с какого-то буржуйского форума, ссылка давно утеряна( Гидро-абразивная резка, ибо руками такой точности не добиться.
шейки лучше ловиться будут с вертикальной поляризацией - попробуй на бок повернуть на 90 градусов проверял антенку на КСВ-метре?
да и про поляризацию не зря упомяналось )) но ему еще предстоит множество открытий чудных, среди которых узнать, что 95% подобных Самодельных Масштабных патч-конструкций работает как говно...а вот одиночные\двойные\четверные патч антенны даже вручную часто неплохо получаются
Ну по сути это антенна Фа-20 которую я делал эм, человеку респект за понимание работы антенн. Девтон Yagi baloon Станция Yamaha - позывной есть?
Адаптер TL-WN822N. Как к рогатому правильно прикрутить внешнюю направленную антенну? Не оч понятно, это у него одна антенна из двух частей или две антенны.. Если вывести только одну антенну, будут потери скорости и сигнала? Буду благодарен за пример с успешным решением такой задачи.
мужик нудно долго дрочит на пушки без регистрации и СМС https://www.youtube.com/channel/UCUB3eDo_-cPdtKQ9HGsG8HA
Делал такую же антенну на стеклотекстолите, как в видео "И снова о плюсах и минусах", за стеклотекстолитом в другой город, итог - потеря времени, жаль что это видео раньше не посмотрел)
Собирал антену, которую показывал креосан на своем канале, для wi-fi, достал точку дальше, чем 700 метров, судя по карте. У кого диапазон больше?)
эта конструкция норрмальная-обычная 12...13dbi, работает стабильно чертежи есть везде я где-то картинку видел, что креосановские размеры вроде рабочие можешь у мужика из видео брать размеры и делать надо не на текстолите, а диски из сплошных проводящих листов
У меня есть чертежи от креосана, просто думал, что может Hohol99 какие то изменения внес, может хитрость какая, что антенна долбит так далеко. Штатной антенной от Alfa я брал точку примерно метров 250, подключался для теста, но хотелось бы расширить возможности)
На самом деле, да. Во-первых заменил кабель с 75-омного на короткий 50-ти омный, во-вторых убрал все гайки и шайбы, оставил просто клей. На счет второго не уврене, но кабель однозначно стоит поменять, у меня был tplink 722
Интересное решение. Поподробней пожалуйста с того места что замена 75 на 50 омный кабель принес успех. Какими мотивами вы руководствовали? Вот почитайте на досуге , доходчиво и просто написано. https://kroks.ru/useful-articles/stati/an-impedance-of-50-or-75-ohm-mednine-iron-or-copper/
Я на 1200МГц делал антенны, и много покупал. Яги-подобные на 1,2 уже редко делают, мы пользовались в основном патчами, Хеликсами, и частота уже на грани применения параболических. К чему это пишу: не верю в самодельные "пушки" на 2,4, зато верю в патчи и параболические. Есть мысль купить такую штуку: https://mikrotik.com/product/lhg_2 и на место штатного МТ компьютера вкорячить небольшой TP-Link адаптер))
Направленные самоделки даже на 1,2ггц работают через раз, а удачных среди них вообще единицы. Нужны инструменты чтобы отличить одну от другой, хотя бы КСВ-метр и индикатор поля. Это очень заморочено) На 2,4 все еще хуже т.к. размеры меньше, а требования к точности выше. В покупной есть надежда, что свои параметры она худо-бедно держит. 18dbi - 6dbi (у штатного штыря) = 12. Итого в 4 раза дальше. ps Там кстати есть вариант 21dbi https://mikrotik.com/product/lhg_xl_2 Но уже сильно здоровая, 55см диаметром. +3dbi это еще плюс 50% к дальности.
Ну и можно же не ломать прибор. Чтобы снять хендшейки можно подъехать поближе с обычной антенной, а потом подключаться издалека уже с Микротика. Мне было интересно именно попробовать снять хендшейки издали, но практического смысла в этом не много)
